Aggiornato: 12/10/2021
DeFelsko offre numerosi modelli di PosiTector 6000 di spessimetro ideali per misurare lo spessore totale dei rivestimenti intumescenti resistenti al fuoco (IFRM). La scelta dipende principalmente dallo spessore del rivestimento previsto.
I rivestimenti ignifughi intumescenti vengono applicati ai supporti in acciaio degli edifici, come travi, canali, tubi e colonne tubolari, per proteggerne l'integrità strutturale in caso di incendio. DeFelsko produce spessimetri per rivestimenti portatili e non distruttivi, ideali per misurare lo spessore del film secco di questi rivestimenti. Inoltre, sono disponibili misuratori del punto di rugiada per garantire l'applicazione in condizioni ambientali ideali.
Sebbene l'acciaio non bruci, può essere gravemente indebolito se esposto a temperature elevate per periodi prolungati, come nel caso dell'incendio di un edificio. Si ritiene che tali danni abbiano portato al crollo delle torri del World Trade Center. Dopo gli attacchi dell'11 settembre, l'attenzione si è concentrata sullo sviluppo e sull'applicazione di rivestimenti intumescenti migliori e più duraturi.
Quando viene esposto al fuoco, un rivestimento intumescente si espande generalmente da 15 a 30 volte nel test standard 1, formando uno spesso strato di schiuma che protegge l'acciaio isolandolo termicamente dal calore. Alcuni produttori riportano espansioni fino a 100 volte in condizioni non specificate2. Come parte del processo di espansione, la maggior parte dei rivestimenti genera uno strato esterno di cenere. Man mano che l'incendio prosegue, il rivestimento di cenere si erode, esponendo il rivestimento intumescente rimanente a formare altro carbone. A seconda dello spessore del rivestimento, questo processo si ripete più volte.1
I rivestimenti ignifughi intumescenti richiedono generalmente un primer per l'adesione. Può essere necessario anche un rivestimento decorativo/protettivo, soprattutto in ambienti umidi. Per trattenere meglio lo strato di carbone su alcune forme è possibile utilizzare una rete di rinforzo.
L'efficacia di un rivestimento intumescente resistente al fuoco dipende dallo spessore del rivestimento e dalla sua capacità di trattenere lo strato di cenere. Lo spessore del rivestimento varia in genere da 30 a 500 mil (da 0,8 a 13 mm). Lo spessore applicato deve soddisfare le specifiche del prodotto per il tipo di struttura da rivestire e i requisiti del codice edilizio applicabile (ad esempio, per resistere a un incendio di una certa temperatura e durata).
Poiché i rivestimenti intumescenti resistenti al fuoco possono essere piuttosto costosi (da 4 a 12 dollari per piede quadrato, a seconda dell'applicazione e della classificazione richiesta), la misurazione dello spessore del rivestimento può svolgere un ruolo importante nel controllo dei costi di applicazione.
Anche una corretta adesione è essenziale per l'efficacia di questi rivestimenti. Poiché l'adesione è fortemente influenzata dalle condizioni climatiche al momento dell'applicazione, i produttori in genere specificano la gamma di condizioni in cui i loro prodotti possono essere applicati, ad esempio l'umidità relativa, la temperatura dell'aria e la differenza tra la temperatura superficiale e quella del punto di rugiada.3, 4 Pertanto, è importante monitorare attentamente le condizioni climatiche quando si applicano rivestimenti intumescenti.
DeFelsko produce calibri ideali per misurare lo spessore dei rivestimenti intumescenti resistenti al fuoco, per testare l'adesione del rivestimento e per monitorare l'umidità e la temperatura durante l'applicazione.

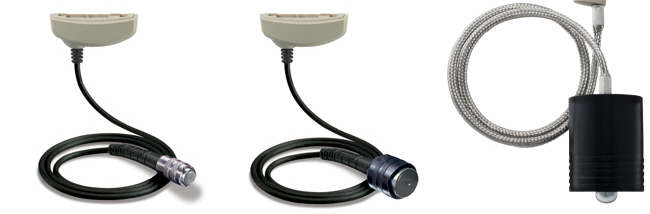

DeFelsko offre diversi modelli di spessimetro per rivestimenti PosiTector 6000, ideali per misurare lo spessore totale dei rivestimenti intumescenti resistenti al fuoco. La scelta dipende principalmente dallo spessore del rivestimento previsto.
La serie PosiTector 6000 FT è ideale per misurare lo spessore del rivestimento fino a 250 mil (6,4 mm). Questi calibri forniscono risultati con una precisione massima di ± 0,5 mil (0,01 mm) + 1% della lettura per misure inferiori a 100 mil (2,5 mm). Per letture superiori a 100 mil (2,5 mm), la precisione è di ± 0,5 mil (0,01 mm) + 3% della lettura.
La seriePosiTector 6000 FKS è consigliata per applicazioni più spesse fino a 500 mil (13 mm), per le quali i calibri forniscono risultati con una precisione di ± 1 mil (0,02 mm) + 3% della lettura.
La seriePosiTector 6000 FLS è disponibile per applicazioni molto spesse, fino a 38 mm (1,5 pollici), con una precisione di + 0,01 pollici (0,2 mm) + 3% della lettura.
Per scaricare le misure dal PosiTector 6000 è sufficiente memorizzarle su una chiavetta USB o collegare un cavo USB a un computer. Queste funzioni consentono di stampare comodamente i dati e di analizzarli ulteriormente su un PC. Le funzionalità di registrazione e download dei dati consentono all'operatore di tenere facilmente traccia delle variazioni di spessore del rivestimento attraverso misurazioni multiple su ampie aree. I modelli Advanced sono dotati di connessioni wireless WiFi e Bluetooth®. Per ulteriori informazioni, consultare la pagina delle soluzioni PosiSoft.
Una brochure dettagliata può essere scaricata qui.
L'uso dei calibri PosiTector 6000 per misurare lo spessore del rivestimento intumescente è conforme alle migliori pratiche del settore. La National Fireproofing Contractors Association5 pubblica una procedura di garanzia della qualità per l'applicazione di rivestimenti intumescenti.6 Questa procedura prevede che "lo spessore finale deve essere misurato con un misuratore di spessore a film secco in conformità al manuale tecnico 12-B dell'AWCI[Association of the Wall and Ceiling Industry7], "Standard Practice for the Testing and Inspection of Field Applied Thin-Film Intumescent Fire-Resistive Materials; an Annotated Guide".8 "
Sebbene la guida AWCI indichi che le misurazioni dello spessore del rivestimento devono essere effettuate con un calibro approvato dall'autorità edilizia competente, elenca solo due tecniche di misurazione accettabili: i calibri magnetici a strappo e i sensori basati sul flusso magnetico. I calibri PosiTector 6000 utilizzano quest'ultimo approccio accettato.
Con riferimento alla guida AWCI, almeno un produttore di rivestimenti intumescenti (A/D Fire Protection Systems) indica DeFelsko come produttore di calibri a film secco adatti a misurare lo spessore del rivestimento.8
Come già detto, i rivestimenti intumescenti resistenti al fuoco devono essere applicati solo in condizioni ideali di umidità relativa e temperatura.
Il misuratore di punto di rugiada PosiTector DPM misura e registra le condizioni climatiche tra cui: umidità relativa, temperatura dell'aria, temperatura superficiale, temperatura del punto di rugiada e differenza tra temperatura superficiale e temperatura del punto di rugiada.
Il sistema PosiTector DPM è in grado di registrare i seguenti parametri ambientali: umidità relativa % (%RH), temperatura dell'aria ambiente (Ta), temperatura superficiale (Ts), temperatura del punto di rugiada (Td) e temperatura superficiale meno temperatura del punto di rugiada (Ts-Td). Tutte e cinque le condizioni climatiche vengono monitorate e calcolate contemporaneamente e, premendo un pulsante, le letture possono essere memorizzate insieme alla data e all'ora. Il sistema PosiTector DPM è inoltre dotato di un'esclusiva funzione di autoregistrazione che registra automaticamente set di dati contenenti tutte e 5 le condizioni climatiche a un intervallo di tempo selezionato dall'utente. Questa funzione è utile per mantenere un registro completo delle condizioni e delle tendenze ambientali prima, durante e dopo l'applicazione di un rivestimento intumescente.
Per i prezzi aggiornati o per ordinare questi strumenti, contattateci via e-mail all'indirizzo techsale@defelsko.com, per telefono al numero (315) 393-4450 o via fax al numero (315) 393-8471. Se avete bisogno di ulteriori informazioni tecniche o avete domande relative alla vostra particolare applicazione, vi invitiamo a sfruttare i nostri anni di esperienza per consigliarvi il calibro migliore per le vostre esigenze.
1. https://www.ul.com/news/mastic-and-intumescent-coatings
2. https://www.nullifire.com/en_GB/our-solutions/intumescent-coatings/
3. https://multimedia.3m.com/mws/media/373703O/3m-firedam-spray-200-flyer-technical-data-sheet.pdf
4. https://www.adfire.com/products/ (selezionare un prodotto, quindi "Scheda prodotto")
5. L'NFCA rappresenta gli appaltatori che installano prodotti ignifughi passivi sulle strutture edilizie e i produttori di tali prodotti(www.nfca-online.org). L'associazione offre un programma di formazione per gli ispettori speciali che desiderano apprendere le corrette procedure di ispezione e di prova per l'ispezione di ... materiali intumescenti applicati alle strutture in acciaio.(https://www.nfca-online.org/certifications/ul-qualified-contractor.asp)
6. https://www.nfca-online.org/NFCA%20400%20Final%20052308.pdf
7. L'AWCI rappresenta oltre 2.200 aziende e organizzazioni che si occupano di diversi sistemi edilizi, tra cui l'ignifugazione(www.awci.org).
8. La guida AWCI è disponibile su ordinazione all'indirizzo: https://awci.force.com/portal/s/store#/store/browse/tiles.
